洗浴設計安全用電問題須警惕

　?。吩拢保啡粘霭娴暮贾萑請笊蠄蟮懒艘黄鹗鹿?，一對年輕夫妻沐浴時因電熱水器漏電導致雙雙觸電身亡；無獨有偶，２００６年７月在類似版面也曾報道過一對中年夫婦因電熱水器漏電雙雙觸電身亡。兩起事故中的肇事電熱水器都是知名品牌，兩起事故的原因，據報道，也都是接地不符合標準要求所致。類似事故可能還有，公之于眾了的又有幾個？公之于眾了又能怎樣？

　　面對眾多事故，僅僅將其歸結為用戶家接地不符合標準要求，看來是無論如何也說不過去的。

　　這里,鄭州裝修公司哲東設計師分析一下洗浴設計安全用電的核心問題。

　　從技術角度，我們可把目前民用住宅的防觸電保護接地系統抽象成：主要由兩個結構和兩個參數組成。

　　其中，兩個結構：一個指工作接地與保護接地共用一個接地電阻接地（標準稱謂是ＴＮ系統），另一個是工作接地和保護接地分開接地（ＴＴ系統）；兩個參數分別是：接地電阻的取值要保證觸電時的接觸電壓不超過５０Ｖ，且在規定的時間內能自動切斷故障電路。

　　因為民用建筑很少采用非工作接地的單獨保護接地（ＩＴ系統），所以這里我們只簡要討論ＴＮ系統和ＴＴ系統兩種情況。

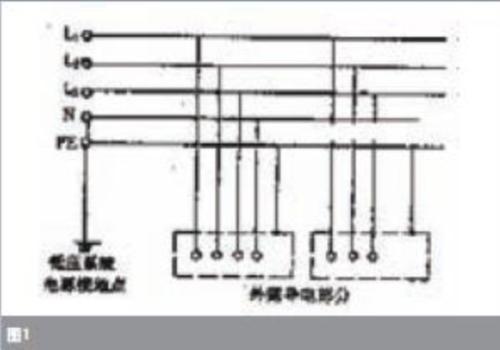

　　圖１所示為典型的ＴＮ系統示意圖。顯然，一旦出現相線對大地短路，將在接地電阻上產生很高的對地電壓，這個電壓會通過共用接地系統傳導到其上的每個用戶家中。

　　如果此時使用Ⅰ類電熱水器沐浴的人觸殼，則將在人體上產生回路電流，除非人在完全等電位體內，否則這個電流將是致命的。盡管分析作了簡化、出現的概率也很低，但卻存在著某種必然，因此應予以充分考慮。

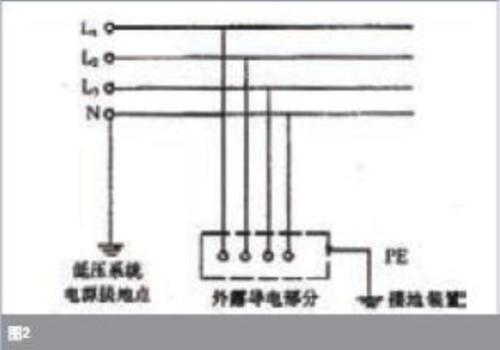

　　圖２所示為ＴＴ系統，跟ＴＮ系統一樣，接地電阻值均按觸電時的接觸電壓不超過５０Ｖ限定。

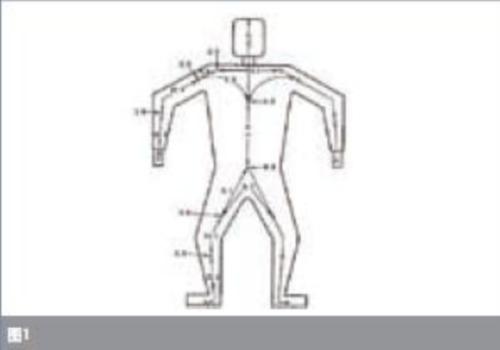

　　圖３是標準人體電阻模型。通過標準查詢我們可以得到，人在沐浴時，５％級的５０Ｖ交流電壓下，手到手路徑的人體電阻值為１１００Ω。假設ＲＨＦ、ＲＤＦ、ＲＨＳＦ分別為手到腳、單下肢及手到雙腳人體電阻，則ＲＨＦ≈１１００×０。８＝８８０（Ω）根據圖３人體電阻模型得：

　?。保担埃纸佑|電壓下，從手到雙腳流過人體的電流為：５０／６５３。４≈７６。５（ｍＡ）。

　　該電流雖小于心室纖維性顫動閾５００ｍＡ，不會直接導致觸電傷亡，但卻已超過人體自動“擺脫閾”，會導致人觸電后摔倒等二次傷害，這同樣也可能造成傷亡事故，應予以足夠重視。

　　在“民用建筑電氣設計規范”等標準中，之所以在嚴格的（保證等電位體連接）接地要求下，還要限制游泳池等場合必須采用標稱電壓不超過１２Ｖ的安全特低電壓供電而不是５０Ｖ，就是為了防止觸電后的摔倒和溺水等事故的發生。

　　同理，　我們也可以計算得出５０Ｖ接觸電壓時，　胸到左臂電流路徑的人體電阻約為１３２。８８Ω，此時流過人體的電流約為３７６。２ｍＡ。

　　圖４為電流對人體的時效曲線。從曲線中可以看出，３７６。２?。恚岭娏饕汛笥诎葱氖依w維性顫動閾５００ｍＡ換算的胸到左臂的心臟電流系數３３３。３ｍＡ。

　　由此，我們大膽得出以下推論：

　?。ǎ保┟裼媒ㄖ嚓P標準規定的５０Ｖ觸電保護電壓，對于使用Ⅰ類電熱水器沐浴場合而言過高。一旦觸電，流過人體的電流將超過標準規定的人體自動“擺脫閾”，甚至個別電流路徑下（如胸到左臂、頭致軀干等），將達到或超過心室纖維性顫動閾，造成二次（如摔到等）或直接觸電傷害。

　?。ǎ玻τ诠ぷ鹘拥嘏c保護接地共用一個接地電阻的配電系統（ＴＮ系統）而言，除非在完全等電位體內，否則對于Ⅰ類電熱水器的使用安全性值得商榷。
