商務會所管理子系統設計作用與注意點

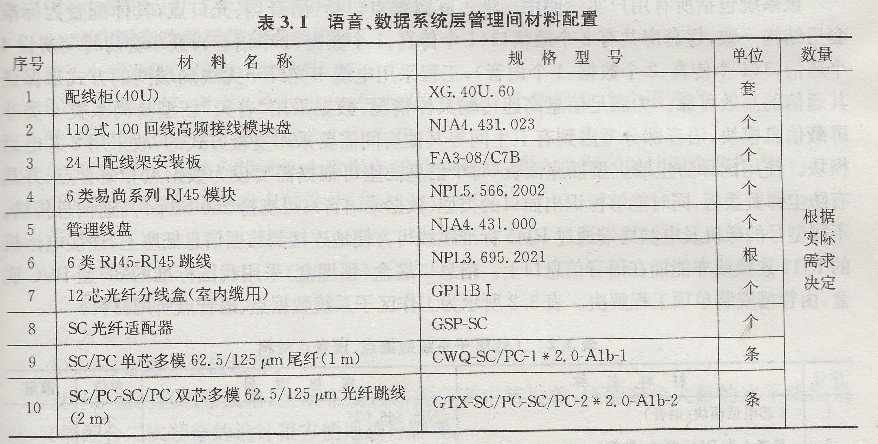

　　在商務會所設計中，管理子系統連接水平電纜和垂直干線，是商務會所設計綜合布線系統中關鍵的一環，常用設備包括快接式配線架、理線架、跳線和必要的網絡設備。針對數據水平電纜采用“普天”6類24口快接式配線架（由安裝板和RJ45插組合而成），考慮到語音、數據可以互換，針對語音水平也采用類24口快接式配線架，垂直主干電纜采用“普天”110式100回線高頻模塊作配線架；數據主干光纜的端接采用“普天”摘屜式12端口光纖分線盒。如表下表所示。

　　綜合布線系統覆蓋到會所設計智能化系統的各個方面，因此系統眾多、點位也較多，如何真正管理好這種復雜的綜合布線，需要在管理子系統的設計方面注意如下幾點：
　　1、采用多種顏色的模塊和跳線區分不同的系統。
　　數據、語音、無線網絡、安防、客房管理、樓控等不同系統在工作區和樓層管理區均采用不同顏色的模塊和跳線進行管理，便于今后系統的維護和升級。
　　2、采用模塊化配線架設計。
　　由于配線架需要管理用于區分不同智能化子系統的不同顏色模塊，因此我們建議設計采用空白的24口數據配線架，根據實際需要可任意安裝不同顏色的信息模塊。
　　3、信息點的統一端接。
　　無論是數據點還是語音點，均首先端接到24口信息配線架，然后通過數據跳線、語音跳線根據需要進行跳接。這種做法保證整個系統的數據、語音的可互換性，同時能夠保證傳統的模擬電話的設計可以很方便地根據未來的需求升級到IP電話系統的設計--只需要將原始的電話跳線調接到網絡交換機上。
　　4、配線架的維護。
　　通常弱電豎井空間有限，對配線架的維護（如系統檢修、故障診斷、線纜的重新跳線和端接）在機柜的后端進行極其不方便，因此我們建議采用的配線架應該可以從前端對模塊進行拆卸，直接在機柜的正面進行維護。
　　5、設備跳線的保護。
　　針對各類會所設計的不同，整個綜合布線產品不僅提供外網的路由，同時包括設備管理網和管理網絡，其中會所管理網絡尤其顯得非常重要，而通常系統配線架的設備跳線沒有任何保護，很容易造成路線松弛或脫落，我們建議采用跳線鎖可以保證系統的正常運行，不容易出現因為跳線脫落造成的網絡中斷。
